Στα σύγχρονα ηλεκτρικά και βιομηχανικά συστήματα, η διαχείριση καλωδίων είναι κάτι περισσότερο από απλή δρομολόγηση καλωδίων από το ένα σημείο στο άλλο. Η σωστή προστασία καλωδίων επηρεάζει άμεσα την ασφάλεια, τη μακροζωία του εξοπλισμού, τη λειτουργική απόδοση και το κόστος συντήρησης. ΕναΣτυπιοθλίπτη καλωδίου αγκώναέχει σχεδιαστεί ειδικά για να καθοδηγεί τα καλώδια σε γωνία 90 μοιρών διατηρώντας παράλληλα ασφαλή σφράγιση, ανακούφιση από καταπόνηση και προστασία του περιβάλλοντος. Αυτό το άρθρο διερευνά τα χαρακτηριστικά, τις εφαρμογές, τα οφέλη, τα ζητήματα εγκατάστασης, την επιλογή υλικού, τις πρακτικές συντήρησης και τους παράγοντες αγοράς που σχετίζονται με τους στυπιοθλίπτες καλωδίων αγκώνων. Είτε είστε μηχανικός, εργολάβος, διευθυντής εγκαταστάσεων, κατασκευαστής εξοπλισμού ή ειδικός σε προμήθειες, η κατανόηση του ρόλου των στυπιοθλίπτων καλωδίων μπορεί να σας βοηθήσει να λάβετε καλύτερες αποφάσεις για τα έργα σας.

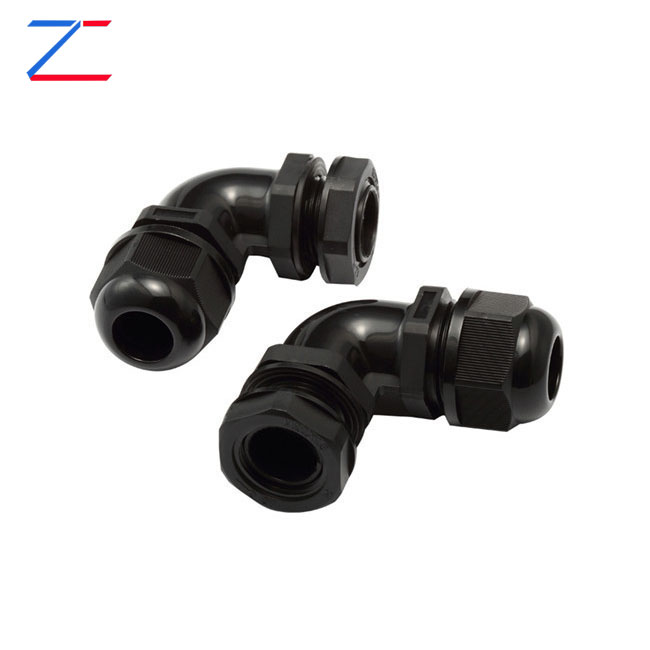

Το Elbow Cable Gland είναι μια εξειδικευμένη συσκευή εισόδου καλωδίων που έχει σχεδιαστεί για να επιτρέπει στα καλώδια να περνούν μέσα από πάνελ, κουτιά διακλάδωσης, ντουλάπια ελέγχου και περιβλήματα εξοπλισμού, ενώ αλλάζουν κατεύθυνση σε περίπου 90 μοίρες. Σε αντίθεση με τους συμβατικούς ευθύγραμμους στυπιοθλίπτες καλωδίων, οι στυπιοθλίπτες αγκώνων παρέχουν μια γωνιακή διαδρομή που συμβάλλει στη μείωση της τάσης κάμψης του καλωδίου και στη βελτιστοποίηση της χρήσης του χώρου.
Καθώς ο βιομηχανικός εξοπλισμός γίνεται όλο και πιο συμπαγής, οι μηχανικοί αντιμετωπίζουν συχνά προκλήσεις που σχετίζονται με τη δρομολόγηση καλωδίων. Ο περιορισμένος χώρος εγκατάστασης, οι πολυσύχναστοι πίνακες ελέγχου και οι απαιτητικές περιβαλλοντικές συνθήκες καθιστούν τις παραδοσιακές μεθόδους εισαγωγής καλωδίων λιγότερο αποτελεσματικές. Ο στυπιοθλίπτης καλωδίου αγκώνας αντιμετωπίζει αυτές τις προκλήσεις προσφέροντας μια πρακτική λύση που συνδυάζει προστασία καλωδίου, απόδοση στεγανοποίησης και ευελιξία κατεύθυνσης.
Αυτοί οι στυπιοθλίπτες καλωδίων χρησιμοποιούνται συνήθως σε συστήματα αυτοματισμού, τηλεπικοινωνιακό εξοπλισμό, εγκαταστάσεις ανανεώσιμων πηγών ενέργειας, υποδομές μεταφορών, θαλάσσιες εφαρμογές και βιομηχανικά μηχανήματα.
Η κύρια λειτουργία ενός στυπιοθλίπτη καλωδίου αγκώνας είναι να ασφαλίζει και να προστατεύει τα καλώδια ενώ ανακατευθύνει τη διαδρομή εισόδου τους. Μόλις το καλώδιο περάσει μέσα από το στυπιοθλίπτη, τα στοιχεία συμπίεσης δημιουργούν μια σφιχτή σφράγιση γύρω από το περίβλημα του καλωδίου. Αυτό αποτρέπει τους ρύπους όπως η σκόνη, το νερό, η υγρασία, οι χημικές ουσίες και τα συντρίμμια να εισέλθουν στο περίβλημα.
Ταυτόχρονα, ο αδένας παρέχει μηχανική ανακούφιση από καταπόνηση. Αντί να αναγκάσει το καλώδιο να λυγίσει απότομα αμέσως μετά την είσοδο σε ένα πάνελ, η δομή του αγκώνα δημιουργεί μια πιο ομαλή μετάβαση που μειώνει τη μηχανική καταπόνηση.
Αυτός ο σχεδιασμός συμβάλλει:
Αν και τα σχέδια διαφέρουν μεταξύ των κατασκευαστών, οι περισσότεροι στυπιοθλίπτες καλωδίων αγκώνων περιέχουν τα ακόλουθα εξαρτήματα:
| Συστατικό | Λειτουργία |
|---|---|
| Σώμα | Κύριο δομικό περίβλημα που παρέχει αντοχή και στήριξη |
| Παξιμάδι συμπίεσης | Σφίγγει γύρω από το καλώδιο για ασφαλή συγκράτηση |
| Δαχτυλίδι σφραγίδας | Δημιουργεί αδιάβροχη και αδιάβροχη προστασία από τη σκόνη |
| Παξιμάδι κλειδώματος | Ασφαλίζει τον αδένα στο περίβλημα |
| Τμήμα αγκώνα | Παρέχει γωνία δρομολόγησης καλωδίων 90 μοιρών |
| Μηχανισμός σύσφιξης | Προσφέρει ανακούφιση από καταπόνηση και συγκράτηση καλωδίου |
Κάθε εξάρτημα συμβάλλει στη συνολική απόδοση του στυπιοθλίπτη καλωδίου, εξασφαλίζοντας τόσο περιβαλλοντική στεγανοποίηση όσο και μηχανική προστασία.
Η δημοτικότητα των στυπιοθλίπτων καλωδίων αγκώνα πηγάζει από πολλά πρακτικά πλεονεκτήματα.
Βελτιστοποίηση χώρου
Ο γωνιακός σχεδιασμός επιτρέπει στα καλώδια να δρομολογούνται αποτελεσματικά σε περιορισμένους χώρους, μειώνοντας την ακαταστασία και βελτιώνοντας την οργάνωση μέσα στα ντουλάπια ελέγχου.
Μειωμένη καταπόνηση καλωδίου
Οι απότομες στροφές μπορούν να βλάψουν τους αγωγούς και τη μόνωση των καλωδίων με την πάροδο του χρόνου. Οι στυπιοθλίπτες καλωδίων αγκώνων παρέχουν μια πιο ομαλή μετάβαση που ελαχιστοποιεί το άγχος.
Ενισχυμένη προστασία
Υψηλής ποιότητας συστήματα στεγανοποίησης προστατεύουν τον εξοπλισμό από την υγρασία, τη σκόνη και τους ρύπους.
Βελτιωμένη αξιοπιστία εξοπλισμού
Τα προστατευμένα καλώδια παρουσιάζουν λιγότερες βλάβες, με αποτέλεσμα χαμηλότερο κόστος συντήρησης και λιγότερο χρόνο διακοπής λειτουργίας.
Επαγγελματική Εμφάνιση
Η οργανωμένη δρομολόγηση καλωδίων βελτιώνει τη συνολική αισθητική εγκατάστασης και απλοποιεί τη μελλοντική συντήρηση.
Οι στυπιοθλίπτες καλωδίων αγκώνων εξυπηρετούν ένα ευρύ φάσμα βιομηχανιών λόγω της ευελιξίας τους.
| Βιομηχανία | Τυπική Εφαρμογή |
|---|---|
| Βιομηχανικός Αυτοματισμός | Ερμάρια ελέγχου και συστήματα PLC |
| Ανανεώσιμες Πηγές Ενέργειας | Ηλιακοί μετατροπείς και συστήματα ανεμογεννητριών |
| Ναυτιλία | Ηλεκτρικά συστήματα του πλοίου |
| Τηλεπικοινωνίες | Ντουλάπια επικοινωνίας εξωτερικού χώρου |
| Σιδηροδρομικές Μεταφορές | Συστήματα ελέγχου σήματος και ισχύος |
| Πετρέλαιο & Αέριο | Εξοπλισμός επικίνδυνων περιοχών |
| Κατασκευή | Κατασκευή ηλεκτρικής υποδομής |
| Κέντρα Δεδομένων | Συστήματα διαχείρισης καλωδίων |
Η ικανότητα αντοχής σε σκληρές συνθήκες καθιστά τους στυπιοθλίπτες καλωδίων αγκώνα ιδιαίτερα πολύτιμους σε εξωτερικούς και βιομηχανικούς χώρους.
Η επιλογή υλικού επηρεάζει σημαντικά την απόδοση και την αντοχή.
Ορειχάλκινοι αγκώνες καλωδίων
Επινικελωμένος ορείχαλκος
Ανοξείδωτο ατσάλι
Νάιλον (πολυαμίδιο)
Η επιλογή του κατάλληλου υλικού εξαρτάται από τις περιβαλλοντικές συνθήκες, τις μηχανικές απαιτήσεις και τις εκτιμήσεις του προϋπολογισμού.
Η επιλογή του σωστού προϊόντος απαιτεί προσεκτική αξιολόγηση πολλών παραγόντων.
Ένας σωστά επιλεγμένος στυπιοθλίπτης καλωδίου βελτιώνει τη λειτουργική ασφάλεια και μειώνει το μελλοντικό κόστος αντικατάστασης.
Η σωστή εγκατάσταση είναι απαραίτητη για τη μεγιστοποίηση της απόδοσης του στυπιοθλίπτη καλωδίου.
Η λανθασμένη εγκατάσταση μπορεί να θέσει σε κίνδυνο την αδιάβροχη απόδοση και τις δυνατότητες ανακούφισης καταπόνησης.
| Χαρακτηριστικό | Στυπιοθλίπτη καλωδίου αγκώνα | Ευθύγραμμο στυπιοθλίπτη καλωδίου |
|---|---|---|
| Αλλαγή Κατεύθυνσης | 90 Μοίρες | Ευθεία Είσοδος |
| Διαστημική αποδοτικότητα | Εξοχος | Μέτριος |
| Μείωση Καταπόνησης Καλωδίου | Ψηλά | Χαμηλότερος |
| Συμπαγείς εγκαταστάσεις | Ιδανικό | Περιωρισμένος |
| Ευελιξία δρομολόγησης | Ανώτερος | Βασικός |
Για εγκαταστάσεις με περιορισμένο χώρο ή απαιτήσεις κατευθυντικής δρομολόγησης καλωδίων, οι στυπιοθλίπτες καλωδίων παρέχουν συχνά την ανώτερη λύση.
Πρόβλημα: Εισροή νερού
Λύση: Επαληθεύστε την ακεραιότητα της τσιμούχας και εξασφαλίστε τη σωστή σύσφιξη.
Πρόβλημα: Ολίσθηση καλωδίου
Λύση: Ελέγξτε τη συμβατότητα του μεγέθους του καλωδίου και τις ρυθμίσεις συμπίεσης.
Πρόβλημα: Διάβρωση
Λύση: Επιλέξτε υλικά ανθεκτικά στη διάβρωση όπως ο ανοξείδωτος χάλυβας.
Πρόβλημα: Ραγισμένο περίβλημα
Λύση: Αποφύγετε την υπερβολική σύσφιξη και χρησιμοποιήστε προϊόντα που έχουν αξιολογηθεί για τις περιβαλλοντικές συνθήκες.
Πρόβλημα: Ανεπαρκής χώρος
Λύση: Χρησιμοποιήστε συμπαγή σχέδια στυπιοθλίπτη καλωδίων που έχουν σχεδιαστεί ειδικά για στενές εγκαταστάσεις.
Η τακτική συντήρηση συμβάλλει στην παράταση της διάρκειας ζωής και στη διατήρηση της αξιοπιστίας του συστήματος.
Η προληπτική συντήρηση είναι σημαντικά λιγότερο δαπανηρή από τις επείγουσες επισκευές που προκαλούνται από αστοχίες καλωδίων.
Καθώς οι βιομηχανίες κινούνται προς μεγαλύτερη αυτοματοποίηση και ψηφιοποίηση, οι λύσεις διαχείρισης καλωδίων συνεχίζουν να εξελίσσονται.
Οι κατασκευαστές επενδύουν πολλά σε καινοτόμα προϊόντα προστασίας καλωδίων για να ανταποκριθούν σε όλο και πιο απαιτητικές λειτουργικές απαιτήσεις.
Ε1: Ποιος είναι ο πρωταρχικός σκοπός ενός στυπιοθλίπτη καλωδίου αγκώνα;
Ο πρωταρχικός του σκοπός είναι να δρομολογεί με ασφάλεια τα καλώδια σε γωνία 90 μοιρών, διατηρώντας παράλληλα τη σφράγιση, την προστασία και την ανακούφιση από καταπόνηση.
Ε2: Είναι αδιάβροχοι οι στυπιοθλίπτες καλωδίων αγκώνων;
Πολλά μοντέλα έχουν σχεδιαστεί με υψηλές αξιολογήσεις IP, όπως IP66, IP67 ή IP68, παρέχοντας εξαιρετική αντοχή στο νερό και τη σκόνη.
Ε3: Ποιο υλικό είναι καλύτερο για θαλάσσια περιβάλλοντα;
Ο ανοξείδωτος χάλυβας προτιμάται γενικά λόγω της ανώτερης αντοχής του στη διάβρωση.
Ε4: Μπορούν οι στυπιοθλίπτες καλωδίων αγκώνων να χρησιμοποιηθούν σε εξωτερικούς χώρους;
Ναί. Τα προϊόντα με αξιολόγηση εξωτερικού χώρου είναι ειδικά σχεδιασμένα για να αντέχουν την έκθεση στην υπεριώδη ακτινοβολία, την υγρασία και τις διακυμάνσεις της θερμοκρασίας.
Ε5: Πώς μπορώ να προσδιορίσω το σωστό μέγεθος αδένα;
Μετρήστε την εξωτερική διάμετρο του καλωδίου και αντιστοιχίστε την στο καθορισμένο εύρος σύσφιξης του κατασκευαστή του στυπιοθλίπτη.
Ε6: Είναι οι στυπιοθλίπτες καλωδίων αγκώνων κατάλληλοι για βιομηχανικούς αυτοματισμούς;
Απολύτως. Χρησιμοποιούνται ευρέως σε πίνακες ελέγχου, ρομποτική, αισθητήρες και βιομηχανικά μηχανήματα.
Ε7: Πόσο διαρκεί συνήθως οι στυπιοθλίπτες καλωδίων;
Η διάρκεια ζωής ποικίλλει ανάλογα με την ποιότητα των υλικών και τις περιβαλλοντικές συνθήκες, αλλά οι στυπιοθλίπτες καλωδίων υψηλής ποιότητας μπορούν να λειτουργούν αξιόπιστα για πολλά χρόνια.
Ένας στυπιοθλίπτης καλωδίου αγκώνας είναι πολύ περισσότερο από ένα απλό εξάρτημα καλωδίου. Χρησιμεύει ως κρίσιμο εξάρτημα για την προστασία των καλωδίων, την ανακούφιση των καταπονήσεων, την περιβαλλοντική στεγανοποίηση και την αποτελεσματική δρομολόγηση καλωδίων. Από τον βιομηχανικό αυτοματισμό και τα συστήματα ανανεώσιμων πηγών ενέργειας έως τις θαλάσσιες εγκαταστάσεις και τις τηλεπικοινωνιακές υποδομές, οι στυπιοθλίπτες καλωδίων συμβάλλουν σημαντικά στην αξιοπιστία και την ασφάλεια του συστήματος.
Επιλέγοντας το κατάλληλο υλικό, μέγεθος, επίπεδο στεγανοποίησης και μέθοδο εγκατάστασης, οι οργανισμοί μπορούν να βελτιώσουν την απόδοση του εξοπλισμού, να μειώσουν το κόστος συντήρησης και να παρατείνουν τη διάρκεια ζωής του καλωδίου.
Wenzhou Zhechi Electric Co., Ltd.ειδικεύεται στην κατασκευή αξιόπιστων λύσεων διαχείρισης καλωδίων και ηλεκτρικής σύνδεσης σχεδιασμένων για απαιτητικές βιομηχανικές εφαρμογές. Η έμπειρη ομάδα μας δεσμεύεται να παρέχει ανθεκτικά προϊόντα, επαγγελματική τεχνική υποστήριξη και προσαρμοσμένες λύσεις προσαρμοσμένες στις απαιτήσεις του έργου σας.
Επικοινωνήστε μαζί μαςσήμεραγια να μάθετε περισσότερα σχετικά με τις λύσεις Elbow Cable Gland, ζητήστε μια προσφορά ή συζητήστε τις συγκεκριμένες ανάγκες της εφαρμογής σας. Είμαστε έτοιμοι να σας βοηθήσουμε να κατασκευάσετε ασφαλέστερα, αποτελεσματικότερα και πιο αξιόπιστα ηλεκτρικά συστήματα.
