Μονωμένο τερματικόΟι σύνδεσμοι είναι απαραίτητα εξαρτήματα στα σύγχρονα ηλεκτρικά συστήματα. Συνδυάζοντας το αγώγιμο μέταλλο με την προστατευτική μόνωση, εξασφαλίζουν ασφαλείς, αξιόπιστες και μακροχρόνιες συνδέσεις για καλώδια και ηλεκτρικό εξοπλισμό. Σε αυτόν τον οδηγό, διερευνούμε τι είναι τα μονωμένα τερματικά, τα βασικά πλεονεκτήματά τους, τους διάφορους διαθέσιμους τύπους και πώς να τα επιλέξουμε και να τα χρησιμοποιήσουμε αποτελεσματικά σε εφαρμογές πραγματικού κόσμου.
Αυτός ο περιεκτικός οδηγός εξηγεί τον ορισμό, τα πλεονεκτήματα απόδοσης, τους τύπους, τις εφαρμογές, τις μεθόδους εγκατάστασης, τα ζητήματα ασφάλειας και τις μελλοντικές τάσεις που σχετίζονται με μονωμένα τερματικά - κρίσιμους συνδέσμους στην ηλεκτρική μηχανική και τις πρακτικές καλωδίωσης. Περιλαμβάνουμε πίνακες, συχνές ερωτήσεις, παραπομπές στον κλάδο και πρακτικές συμβουλές για να βοηθήσουμε τους μηχανικούς, τους ηλεκτρολόγους και τους αγοραστές να λαμβάνουν τεκμηριωμένες αποφάσεις.
Ένας μονωμένος ακροδέκτης είναι ένας τύπος ηλεκτρικού συνδετήρα που συνδυάζει ένα μεταλλικό αγώγιμο μέρος με ένα προστατευτικό μονωτικό περίβλημα. Η μόνωση—συνήθως κατασκευασμένη από βινύλιο, νάιλον ή θερμοσυστελλόμενο πολυμερές—περιβάλλει τη μεταλλική κάννη για να αποτρέψει την τυχαία επαφή με άλλες αγώγιμες επιφάνειες και να βελτιώσει την περιβαλλοντική αντίσταση.
Αυτοί οι ακροδέκτες χρησιμοποιούνται για τη σύνδεση καλωδίων με τον εξοπλισμό, τη διανομή ισχύος και τη συνέχιση του σήματος σε ηλεκτρικές εφαρμογές αυτοκινήτων, βιομηχανικών, εμπορικών και οικιακών.
Οι μονωμένοι ακροδέκτες παρέχουν πολλαπλά πλεονεκτήματα έναντι των μη μονωμένων συνδέσμων, ειδικά σε περιβάλλοντα όπου η ασφάλεια, η ανθεκτικότητα και η αναγνώριση έχουν σημασία. Παρακάτω είναι μερικοί βασικοί λόγοι για να τα χρησιμοποιήσετε:
| Τύπος τερματικού | Περιγραφή | Τυπική περίπτωση χρήσης |
|---|---|---|
| Τερματικό δακτυλίου | Κλειστή θηλιά για ασφαλείς βιδωτές συνδέσεις. | Πίνακες ελέγχου, συνδέσεις μπαταριών αυτοκινήτου. |
| Τερματικό μπαστούνι/πιρούνι | Ο ανοιχτός σχεδιασμός επιτρέπει την εύκολη αφαίρεση. | Βιδώστε τους ακροδέκτες όπου η αφαίρεση είναι συχνή. |
| Σύνδεσμος πισινών | Εσωτερική σύνδεση δύο συρμάτων. | Επέκταση καλωδίων και επισκευές. |

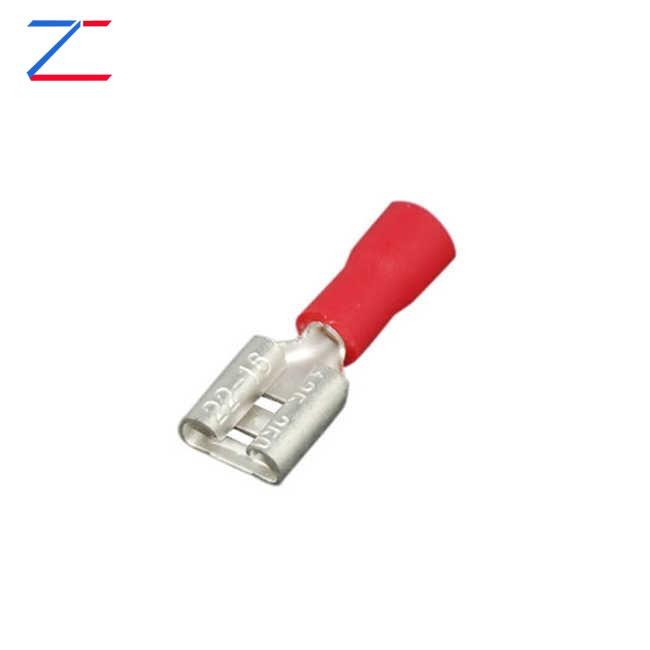

| Γρήγορη αποσύνδεση | Αρσενικό/θηλυκό ζευγάρωμα για γρήγορες συνδέσεις. | Αρθρωτός εξοπλισμός και καλωδιώσεις αυτοκινήτων. |
Το μονωτικό στρώμα ενός μονωμένου τερματικού μπορεί να είναι:
Η εγκατάσταση μονωμένων ακροδεκτών περιλαμβάνει την επιλογή του σωστού τύπου, την προετοιμασία του σύρματος και την ασφαλή πτύχωση. Τα γενικά βήματα περιλαμβάνουν:
Τα μονωμένα τερματικά χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες, όπως:
Βεβαιωθείτε ότι τα μονωμένα τερματικά πληρούν αναγνωρισμένα πρότυπα όπως UL, RoHS και IEC, όπου υπάρχουν. Ακολουθήστε τις οδηγίες του κατασκευαστή για την αντιστοίχιση του μετρητή καλωδίων, τη σωστή χρήση του εργαλείου και τις περιβαλλοντικές αξιολογήσεις. Η σωστή εγκατάσταση αποτρέπει βραχυκυκλώματα, ηλεκτροπληξία και αστοχία σύνδεσης.
Ποια είναι η διαφορά μεταξύ μονωμένων και μη μονωμένων τερματικών;
Οι μονωμένοι ακροδέκτες έχουν προστατευτικό περίβλημα που αποτρέπει την τυχαία επαφή και βελτιώνει την αντοχή στην υγρασία και τους κραδασμούς. Οι μη μονωμένοι ακροδέκτες δεν διαθέτουν αυτό το περίβλημα και είναι οι καλύτεροι για ελεγχόμενους εσωτερικούς χώρους.
Πώς η χρωματική κωδικοποίηση επηρεάζει τα μονωμένα τερματικά;
Το χρώμα μόνωσης συνήθως υποδεικνύει το εύρος του μετρητή καλωδίων, διευκολύνοντας την αντιστοίχιση του ακροδέκτη στο σωστό μέγεθος καλωδίου.
Μπορούν οι μονωμένοι ακροδέκτες να χρησιμοποιηθούν σε εξωτερικούς χώρους;
Ναι—ειδικά οι ακροδέκτες με θερμοσυστελλόμενη μόνωση με αυτοκόλλητη επένδυση προσφέρουν αντοχή στην υγρασία και στη διάβρωση για εξωτερικούς ή θαλάσσιους χώρους.
Τα μονωμένα τερματικά απαιτούν ειδικά εργαλεία;
Χρησιμοποιήστε το σωστό εργαλείο πτύχωσης που ταιριάζει με τον τύπο ακροδεκτών και το μετρητή καλωδίων για να εξασφαλίσετε μια ασφαλή μηχανική και ηλεκτρική σύνδεση.
Είναι όλα τα μονωμένα τερματικά κατάλληλα για περιβάλλοντα υψηλής θερμοκρασίας;
Όχι—επιλέξτε ακροδέκτες με μονωτικά υλικά που έχουν αξιολογηθεί για τις συγκεκριμένες θερμικές συνθήκες της εφαρμογής σας. Το νάιλον είναι καλύτερο για υψηλότερες θερμοκρασίες από το βινύλιο και το θερμοσυστελλόμενο παρέχει ανώτερη προστασία.
Οι μονωμένοι ακροδέκτες είναι θεμελιώδεις για ασφαλείς και αποτελεσματικές ηλεκτρικές συνδέσεις. Κατανοώντας τους τύπους, τα υλικά, τις μεθόδους εγκατάστασης και τις εφαρμογές τους, μπορείτε να λάβετε τεκμηριωμένες αποφάσεις που βελτιώνουν τόσο την αξιοπιστία όσο και την ασφάλεια του συστήματος. Είτε συνδέετε έναν βιομηχανικό πίνακα ελέγχου είτε μια πλεξούδα αυτοκινήτου, η επιλογή του σωστού μονωμένου ακροδέκτη κάνει σημαντική διαφορά.
